1. Phương pháp
- Khi ZL = ZC hay ωL = 1/ωC thì Zmin = R , lúc đó cường độ I đạt giá trị cực đại I = Imax = U / R
uAB cùng pha với i (cùng pha với uR), uAB chậm pha π/2 so với uL ; uAB nhanh pha π/2 so với uC .
Liên hệ giữa Z và tần số f :
fo là tần sồ lúc cộng hưởng .
Khi f < fo : Mạch có tính dung kháng , Z và f nghịch biến
Khi f > fo : Mạch có tính cảm kháng , Z và f đồng biến
2. Ví dụ
Ví dụ 1: Một đoạn mạch gồm R = 50 Ω , cuộn cảm thuần có độ tự cảm L và tụ điện có điện dung C = 2.10-4 / π F mắc nối tiếp. Đặt vào hai đầu đoạn mạch một điện áp xoay chiều có điện trở hiệu dụng 110V, tần số 50Hz thì thấy u và i cùng pha với nhau. Tính độ tự cảm của cuộn cảm và công suất tiêu thụ của mạch.
Hướng dẫn:
ZC = 1 / 2πfC = 50Ω . Để u và i cùng pha thì phải xảy ra hiện tượng cộng hưởng.
Khi đó: ZL = ZC = 50Ω ⇒ L = 1 / 2π H
Công suất tiêu thụ đạt giá trị cực đại: P = Pmax = U2 / R = 242 W
Ví dụ 2: Cho mạch điện xoay chiều AB gồm R,L,C mắc nối tiếp . Biết R2C = 16L . Đoạn mạch đang cộng hưởng . biết điện áp hiệu dụng của toàn đoạn mạch AB là 120 V.Tính điện áp hiệu dụng UR, UL, UC ?
Hướng dẫn:
Giả thiết cho: R2C = 16L ⇔ R2ωC = 16ωL ⇔ R2 . 1/ZC = 16ZL (1)
Đoạn mạch cộng hưởng nên : ZL = ZC (2) .
Từ (1) và (2) ⇒ R2 = 16 ZL2 = 16 ZC2 ⇒ UR = 4UL = 4UC .
Do U = 120V ⇒ UR = 120V; UL = UC = 30V
Ví dụ 3: Đặt điện áp xoay chiều có giá trị hiệu dụng 200 V và tần số không đổi vào hai đầu A và B của đoạn mạch mắc nối tiếp theo thứ tự gồm biến trở R, cuộn cảm thuần có độ tự cảm L và tụ điện có điện dung C thay đổi. Gọi N là điểm nối giữa cuộn cảm thuần và tụ điện. Các giá trị R, L, C hữu hạn và khác không. Với C = C1 thì điện áp hiệu dụng giữa hai đầu biến trở R có giá trị không đổi và khác không khi thay đổi giá trị R của biến trở. Với C = C1/2 thì điện áp hiệu dụng giữa A và N bằng
A. 200 V. B.100√2 V. C. 100 V. D.200√2 V.
Hướng dẫn:

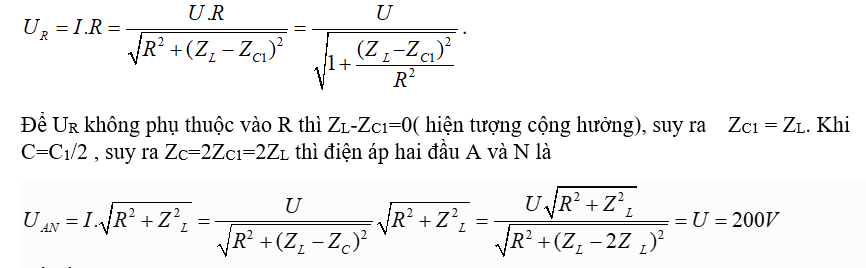

Khi C = C1 thì hiêu điện thế hiệu dụng hai đầu biến trở là
Đáp án A.
